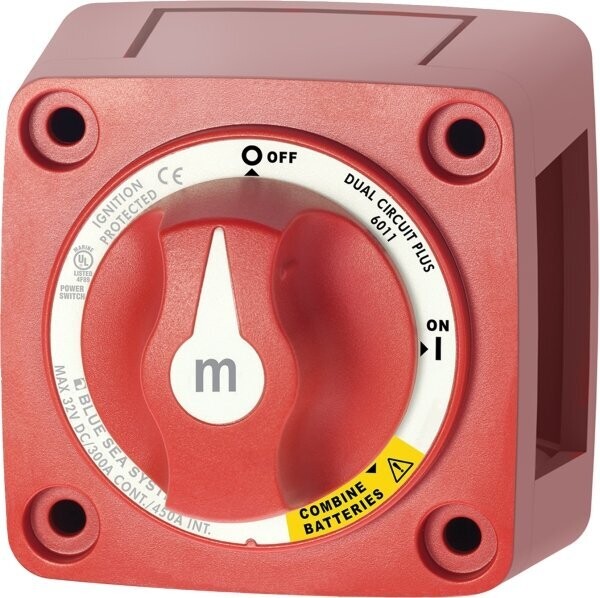

Blue Sea BS 6011 Mini Zweikreis-Batterieschalter rot mit Drehknopf

Blue Sea BS 6011 Mini Zweikreis-Batterieschalter rot mit Drehknopf schaltet gleichzeitig zwei getrennte Batterie-Bänke. 3 Schalterstellungen (ON-OFF). 2 Batterieeingänge.

HAUPTMERKMALE

• Schaltet gleichzeitig zwei getrennte Batterie-Bänke oder kombiniert Batterie Bänke aller Verbraucher
• Ermöglicht das Umschalten zwischen Batteriebänken ohne Netzunterbrechung
• Zündschutz-sicher für den Einbau an Bord eines mit Benzin betriebenen Bootes
• Gehäuseausführung ermöglicht Aufbaumontage oder Panelmontage

TECHNISCHE DETAILS

• Schaltstellungen: 3- On/Off
• Batterie Kombinierung: Ja
• Farbe: rot
• Lichtmaschinen Feldtrennung: Nein (Trennschalter schützt die Dioden in der Lichtmaschine, wenn der Schalter bei laufendem Motor auf AUS geschaltet wird. Wenn der Trennschalter nicht zum Schutz der Lichtmaschine verwendet wird, kann eine LED an die AFD-Anschlüsse angeschlossen werden, um anzuzeigen, wenn sich der Batterieschalter in einer beliebigen Position aber nicht OFF befindet.)
• Maximale Spannung: 32V DC
• Klemmbolzen Drehmoment: 13,56 Nm
• Dauerladestrom: 300 Amps.
• Spitzenladestrom.: 450 Amps
• Anlassstrom 30 Sek.: 675 Amps pro Kreis. Der vom Anlasser vor dem Anlassen des Motors benötigte Strom. Der Anlassstrom variiert während des Startzyklus signifikant. Zunächst gibt es einen großen Stromstoß, der erforderlich ist, um die Trägheit und Kompression des Motors zu überwinden. Dieser Anstieg kann das Zwei- bis Vierfache des durchschnittlichen Anlassstroms betragen. Der Anlassstrom wird für die Größenbestimmung von Batterien, Kabeln und Batterieschaltern verwendet.
• Batterieeingang: 2
• Kabelabstand für 4/0 AWG Kabel: 28.45 mm
• Empfohlene Kabeldicke: 4/0 AWG (120mm²)
• Befestigungslöcher:#10 Schrauben
• Größe Klemmbolzen: 3/8" - 16 (M10)
• Gewicht: 0,36 kg
